Wstęp

Przed przystąpieniem do wdrożenia sterowników na inwestycji starałem się jak najwięcej problemów rozwiązać z wyprzedzeniem - lokalnie, we własnym zakresie. Dzięki temu czas spędzony u klienta mogłem poświęcić na konfigurację i uruchomienie, a nie na zastanawianie się, jak zrealizować daną automatyzację.

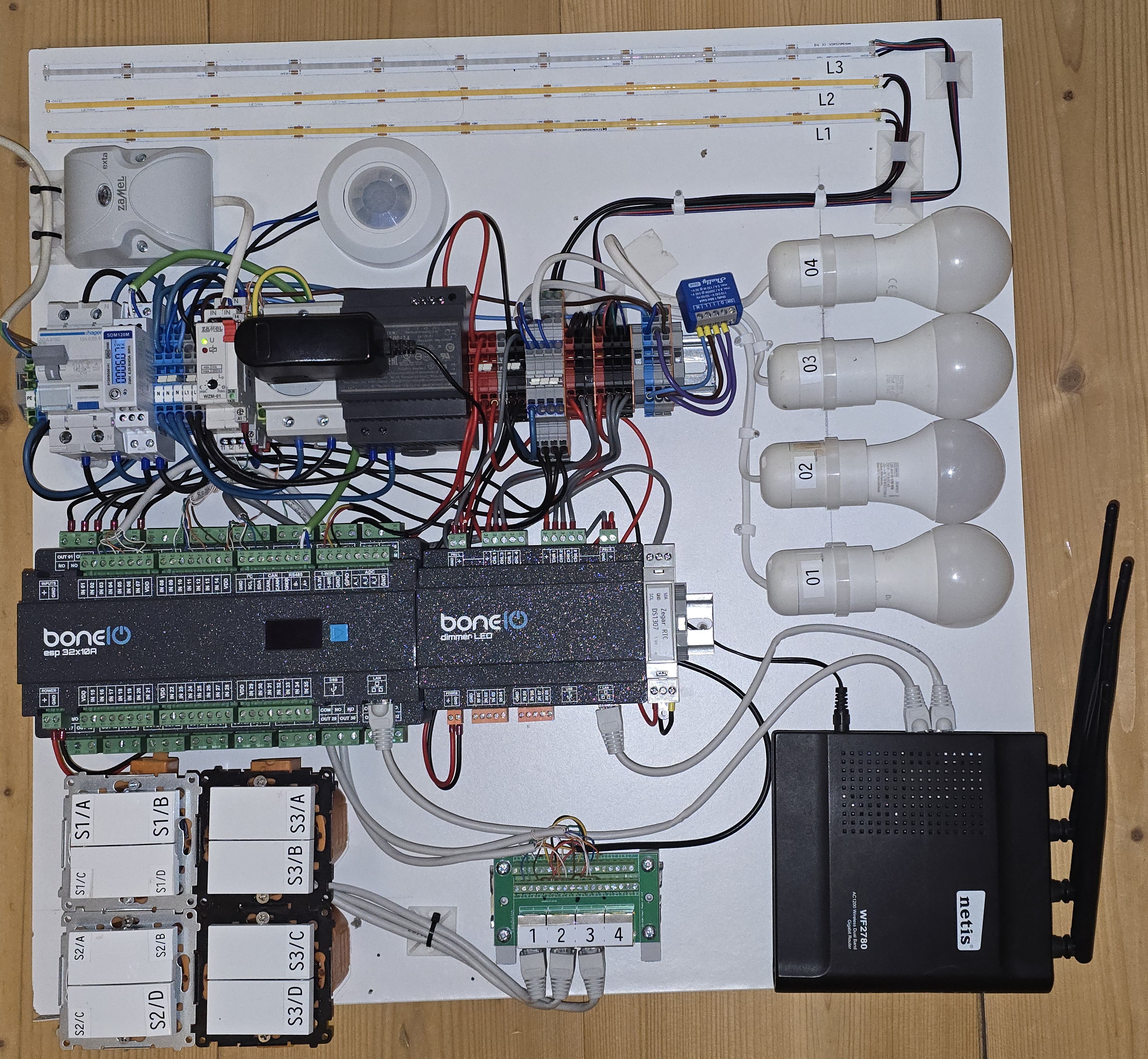

W tym celu przygotowałem zestaw doświadczalny - kompaktową tablicę, na której mam zamontowane rzeczywiste elementy używane na inwestycji. Pozwala mi ona testować logikę sterowania w warunkach maksymalnie zbliżonych do rzeczywistych, bez potrzeby wyjazdu do klienta.

Co wchodzi w skład zestawu

• sterowniki BoneIO (ESP32 32x10A, dimmer LED),
• router/modem,
• oprawki z żarówkami O1-O4,
• paski LED L1 - L3, w tym L3 jako pasek RGB,
• sekcja przycisków: S1 i S2 - po dwa przyciski podwójne a S3 - cztery przyciski pojedyncze,
• czujnik ruchu Orno OR-CR-263 wraz z przekaźnikiem separacyjnym Relpol SIR6W-220-240VAC/DC-R,
• czujnik zmierzchu Zamel WZM-01,
• licznik energii EASTRON SDM120M,
• zegar RTC DS1307 z baterią podtrzymującą (wykorzystany interfejs I2C),
• Shelly Shelly 1 Gen4 do testowania integracji przez HTTP API,
• w puszkach instalacyjnych umieściłem także termometr DS18B20,
• mały patch panel/rozgałęźnik RJ45 opisany 1..4,
• elementy rozdzielcze (złączki WAGO), zasilacz 24 V i zabezpieczenie na szynie DIN.

Do czego służy

Zestaw pozwala mi na:

• pisanie i testowanie skryptów ESPHome przed wdrożeniem,
• sprawdzenie logiki on_multi_click (SP/LP/VLP) na fizycznych przyciskach,
• weryfikację mechanizmu packet_transport (UDP) między sterownikami,
• testowanie integracji z zewnętrznymi urządzeniami (np. Shelly przez HTTP API),
• symulację scenariuszy takich jak master_off czy maszyna stanów w salonie.

Każda automatyzacja, zanim trafi na inwestycję, jest najpierw sprawdzana właśnie tutaj.

Jak pracuję z konfiguracją (IntelliJ)

Do przygotowania i wdrożeń używam IntelliJ IDEA. W praktyce pozwala mi to wygodnie edytować YAML, szybko przeszukiwać konfigurację między plikami (boneIO_32_10.yaml, boneIO_dl_01.yaml, boneIO_dl_02.yaml) i porównywać zmiany przed wgraniem ich na sterowniki. Połączenie IntelliJ oraz tablicy testowej znacząco skraca czas uruchomienia automatyki na obiekcie.
